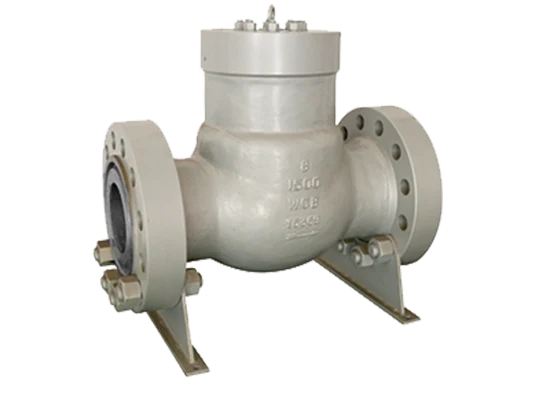

Kaip tikrinimo vožtuvo tipą, 1500 svarų sūpynės patikrinimo vožtuvas naudoja sūpynės diską kaip sandarinimo struktūrą. , ir kaip kūno medžiagą naudoja anglies plienas. LYV®️ 1500 svarų sūpynės patikrinimo vožtuvas gali atitikti tokius standartus kaip API, DIN. Sukurkite dydį nuo NPS2 colio iki 24 colių, DN50 iki DN600. Slėgio reitingas apima ANSI klasės 1550 svarų, 300 svarų ir PN10, PN16, PN25, PN40. 1500 svarų sūpynės patikrinimo vožtuvas turi daugybę programų, jis plačiai naudojamas tokiose srityse kaip naftos ir dujos, naftos chemijos gamyba, energijos gamyba, vandens ir nuotekų apdorojimas, anglies cheminė medžiaga ir dar daugiau.

Specifikacijos

Vožtuvo tipas:

Patikrinkite vožtuvą

Sandarinimo dizainas:

sūpynės diskas

Veikia:

0

Medžiaga:

Anglies plienas

NORMINAL DYDYS:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 ""
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Slėgio įvertinimo diapazonas:

ANSI klasės 150 svarų/300 svarų
PN10 / PN11 / PN15 / PN25 / PN40

Kūno medžiagos:

Anglies plienas, mažai temperatūra anglies plienas, nerūdijantis plienas
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Disko medžiaga:

Anglies plienas, mažai temperatūra anglies plienas, nerūdijantis plienas
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Sėdynės/antspaudo medžiagos:

Perdanga, stellite, teflon, laminuotas
13Cr, STL4/STL6, PTFE/RPTFE, 420+grafitas/304+grafitas/316+grafitas/…

Velenas/stiebo medžiagos:

Kaltas anglies plienas, žemos temperatūros anglies plienas, dupleksinis nerūdijantis plienas, martensitinis
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standartų atitikimas:

Api, iš

Taikymo sritis:

Naftos ir dujos, naftos chemijos, energijos gamyba, vandens ir nuotekų valymas, anglies cheminė medžiaga

Kas yra patikrinimo vožtuvas?

Patikrinimo vožtuvas yra vožtuvas, kuris nuolat palaiko skysčio srautą pastovia kryptimi. Jis turi funkciją užkirsti kelią atgaliniam srautui. Diskas atidaromas dėl skysčio slėgio, tačiau kai jis teka atgal, diskas atidžiai kontaktuoja su kūno sėdyne dėl nugaros slėgio, kad būtų išvengta atgalinio srauto.

Kas yra sūpynės patikrinimo vožtuvas?

Pasukamojo patikrinimo vožtuvas, suprojektuotas taip, kad būtų „vyriai“ viename disko formos disko gale, kad jį būtų galima laisvai pakabinti nuo korpuso ar kito objekto. Jis turi nedidelį slėgio nuostolį ir struktūrą, kuri leidžia lengvai tekėti skysčiui. Jis gali būti naudojamas ne tik horizontaliems vamzdynams, bet ir vertikaliems vamzdynams (teka aukštyn iš apačios).

Kas yra kėlimo patikrinimo vožtuvas?

Stiebas, rankinis ratas ir diskas pašalinami iš rutulio vožtuvo ir uždengti. Labiausiai paplitęs tipas yra gręžinis, turintis didelį skysčio atsparumą ir yra mažesnis.

Kas yra vaflių patikrinimo vožtuvas?

Kėbulas yra vaflinio formos, todėl jis yra daug plonesnis ir lengvesnis nei įprasti šoką sugeriantys vožtuvai. Tai yra daugiafunkciniai, aukštos kokybės šoko sugeriantys vožtuvai su įmontuota aplinkkelio grandine ir puikiu sandarinimo veikimu, nepaisant plonų liemenių.

Kas yra rutulio patikrinimo vožtuvas?

Rutulinio vožtuvo diskas turi sferinę formą, kuri yra laisva srauto keliu, ir riedėja pagal savo svorį, kai prarandamas skysčio slėgis, blokuodamas srauto kelią ir užkertant kelią nugaros srautui. Kai vožtuvo korpusas yra visiškai atidarytas, srauto kelias yra pritvirtintas tiesiškai, beveik toks pat kaip ir kiaurymės srauto kelias. Srauto kelias yra mažiau atsparus ir nėra jautrus užsienio medžiagoms, srutos ir kt., Ir daugiausia naudojamas kanalizacijai.
