Plaukiojantis rutulinis vožtuvas

Siųsti užklausą

Įvadas
Duomenų lapas
Nuotraukos
Kainodara

produkto pristatymas

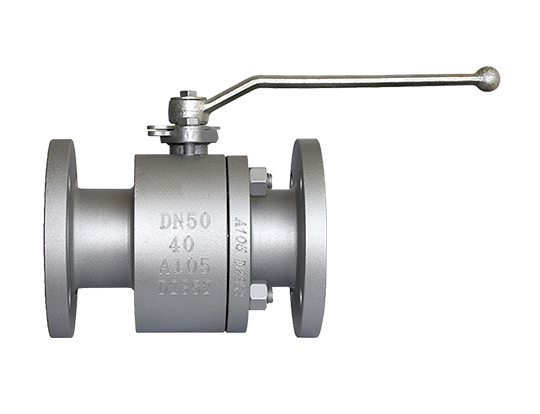

LYV® plūduriuojantys rutuliniai vožtuvai yra kruopščiai suprojektuoti, kad būtų užtikrinta aukščiausia kokybė ir našumas. Dėl mūsų griežtų gamybos procesų ir kokybės kontrolės priemonių gauname produktus, kurie pranoksta panašius pramonės pasiūlymus. Šie plūduriuojantys rutuliniai vožtuvai atitinka daugybę tarptautinių standartų, tokių kaip API-6A, API-6D, ASME-B16.34 ir ISO-17292. Be to, jie gavo API-6FA priešgaisrinį sertifikatą, todėl yra tinkami naudoti programoms, kurioms reikalinga priešgaisrinė sauga. LYV® plūduriuojantys rutuliniai vožtuvai aprūpinti aukštos kokybės sandarinimo sprendimais, leidžiančiais patikimai veikti aukšto slėgio ir aukštos temperatūros aplinkoje. Siūlome daugybę sandarinimo variantų, kad atitiktume įvairius eksploatavimo reikalavimus. Susisiekite su mūsų skirta pardavimų komanda, kad aptartume konkrečius poreikius, o mes pritaikysime plūduriuojančio rutulinio vožtuvo sprendimą, atitinkantį jūsų unikalius reikalavimus.

Specifikacijos

Dydžių diapazonas:

NPS 1/2"-10"; DN15-DN250

Nominalus slėgis:

150LB-1500LB; PN20-PN260

Temperatūros diapazonas:

-46℃～121℃ (priklauso nuo dizaino ir medžiaga)

Baigti ryšius:

Flanšas;.

Korpuso medžiagos:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Sėdynės medžiagos:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Kamuolio medžiagos:

ASTM A182 F304/F316

Stiebo medžiagos:

ASTM A182 F304/F316

Dizainas ir gamyba Standartas:

API 6D

Akis į akį standartas:

ASME B16.10/ EN558-1

Pabaigos ryšio standartas:

ASME B16.5/ ASME B16.25

Bandymas ir patikrinimas Standartas:

API 598

funkcijos

■ Galima minkšta arba metalinė sėdynė

■ Įrengtas fiksavimo įtaisas, kad būtų išvengta atsitiktinio vožtuvo įsijungimo.

■ RF, RTJ, jungties paviršius

■ Paprasta struktūra, kompaktiškas dydis ir lengvas dizainas.

■ Neišpūsta koto konstrukcija, neleidžianti kotui išsipūsti dėl nenormalaus vidinio slėgio padidėjimo, todėl išvengiama nelaimingų atsitikimų.

■ Saugi ugniai ir antistatinė konstrukcija.

■ Visos angos vožtuvo konstrukcija leidžia lengvai sujungti dujotiekį, mažas pasipriešinimas srautui ir didelis srautas.

■ Mažo veikimo sukimo momento konstrukcija

Kas yra plūduriuojantis vožtuvas:

Plaukiojantis rutulinis vožtuvas yra toks, kai rutulys nėra laikomas sraigtu. Įprastai veikiant, rutulys šiek tiek plauks pasroviui. Dėl to sėdėjimo mechanizmas susispaudžia po rutuliu, besispaudžiančiu prie jo. Be to, kai kurių tipų atveju, veikiant tam tikrai jėgai, dėl kurios lizdo mechanizmas išsisklaido (pavyzdžiui, didelis karštis nuo ugnies už vožtuvo ribų), rutulys plūduriuoja iki pat metalinio korpuso, kuris yra skirtas sandarinti prieš rutulį, užtikrinant šiek tiek saugus dizainas.

Kaip tai veikia (sandarinimas):

Plaukiojantis rutulinis vožtuvas yra įprastas rutulinių vožtuvų tipas. Jo veikimo principas yra tas, kad pats rutulys tiesiogiai nesiliečia su vožtuvo korpusu, o sandarina vožtuvo lizdus. Kai vožtuvas atidarytas, rutulys gali laisvai plūduriuoti veikiamas terpės srauto, sumažindamas trintį tarp rutulio ir vožtuvo lizdų. Kadangi rutulys gali laisvai plūduriuoti, vožtuvų lizdai turi turėti tam tikrą tarpą, o ši konstrukcinė konstrukcija suteikia plūduriuojančiam rutuliniam vožtuvui puikias sandarinimo savybes.

Kodėl verta rinktis LYV®️ vožtuvus:

Rutulinius vožtuvus gaminame daugiau nei 30 metų. Seminaras apima 13000 kvadratinių metrų ir turi daugiau nei 50 pažangių CNC mašinų. Mūsų inžinieriai ir gamybos komanda pasirūpins, kad jūsų užsakymas būtų pristatytas kokybiškai ir greičiausią laiką. Mums taip pat rūpi vožtuvų pristatymas. Vožtuvai bus apvynioti burbuliniais maišeliais arba popieriumi, kad dažai nebūtų pažeisti. Įdėję vožtuvą į dėžę, taip pat pritvirtinome vožtuvą faneros lazdele. Faneros korpusas bus nudažytas reikiamu žymėjimu, kad būtų užtikrinta, jog vožtuvas gabenimo metu nebus pažeistas.

Pagrindiniai išoriniai ir jungiamieji matmenys

Data		Peržiūra							Užpildė	Patikrinta	Paskelbė
2024-03-03		Pirma problema							Frankas	Lee	Frankas

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Svoris (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Svoris (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Net duomenų lapą patikrino mūsų inžinierių komanda. Tačiau neatmetama ir nenumatytų klaidų rankinio įvedimo metu. Šis lapas negali būti naudojamas kaip vykdomasis dokumentas. Dėl techninės pagalbos atsiųskite mums savo specifikacijas el. paštu. Mūsų inžinieriai nupieš brėžinius pagal jūsų specifikacijas
