Kodėl vartų vožtuvas netinkamas droseliui srautui

Daugiau nei du dešimtmečius technologijų pasaulyje sužinojau, kad geriausi sprendimai pateikiami naudojant įrankius, tiksliai taip, kaip jie buvo suprojektuoti. Nenaudojate atsuktuvo, kad sukluptumėte nagą, ištis ištisas tas pats principas yra visiškai teisingas pramoninių skysčių sistemose. Viena iš labiausiai paplitusių klaidingų nuomonių, su kuriomis susidūriau, nuo augalų grindų iki inžinerijos diskusijųVartų vožtuvasSrauto greičio kontrolei. Šiandien noriu pasinaudoti savo patirtimi ir išsamiai paaiškinti, kodėl ši praktika nėra tik neveiksminga, bet gali pakenkti visai jūsų sistemai.

Koks yra pagrindinis vartų vožtuvo projektinis tikslas

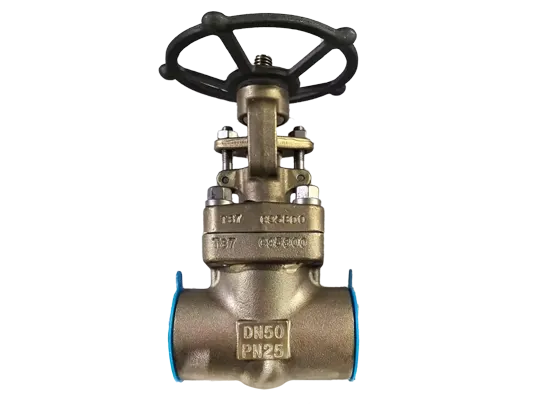

A Vartų vožtuvasyra paprastumo ir žiaurios jėgos šedevras. Jo pavadinimas sako viską: jis veikia kaip vartai sienoje. Pagrindinis komponentas yra plokščias, pleišto formos arba lygiagretus veido vartus, kurie statmenai juda į srauto kelią ir iš jo. Kai rankinis ratas yra pasuktas, kad atidarytumėte vožtuvą, vartai visiškai pakyla, sukuriant netrukdomą, pilną angą. Tai reiškia, kad srauto kelias yra toks pat platus kaip ir pats vamzdis, todėl visiškai atidarytas slėgis sumažėja. Ir atvirkščiai, kai uždaromi, vartai tvirtai sėdi prie vožtuvo korpuso, užtikrinant griežtą išjungimą.

Dizaino ketinimas yra dvejetainis:visiškai atidarytasarbavisiškai uždarytas. Jis skirtas izoliacijai, o ne moduliacijai. Pagalvokite apie tai kaip įjungtą/išjungtą vamzdyno jungiklį. Dabar prieštaraukime tai, kas nutinka, kai bandome jį naudoti darbui, kuriam jis nebuvo sukurtas.

Kas nutinka, kai droseliui naudojate vartų vožtuvą

Kai paliekate aVartų vožtuvasIš dalies atviroje padėtyje, kad sumažintumėte srautą, jūs kviečiate daugybę problemų. Projektavimo savybės, dėl kurių jis puikiai tinka izoliacijai, tampa jo Achilo kulnu nuo droselio.

1. Greita sėdynės ir disko erozija:Vartai ir sėdynės (paviršiai, su kuriais sandaruoja), yra skirti visam kontaktui tik visiškai uždaroje padėtyje. Iš dalies atviroje būsenoje didelio greičio srautas praeina tik per siaurą tarpą tarp vartų ir sėdynių. Tai sukuria didelio greičio, neramią purkštuką, kuris nuolat sprogdina sėdimųjų paviršių. Tai sunaikina medžiagą - nesvarbu, ar tai metalo, ar atsparios medžiagos - patenka į priešlaikinį gedimą ir vožtuvo nesugebėjimą sandariai sandariai sandariai sandariai sandariai pritvirtinti.

2. Vibracija ir kavitacija:Dėl turbulentinio srauto, kurį sukelia iš dalies atviri vartai, gali sukelti sunkią vibraciją. Tai ne tik pažeidžia patį vožtuvą, bet ir gali perduoti kenksmingą vamzdynų virpesį visoje vamzdynų sistemoje. Be to, jei slėgio kritimas yra reikšmingas, jis gali sukelti kavitaciją - garų burbuliukų susidarymą ir impulsą -, kurie pažodžiui susmulkina ant metalinių komponentų, turinčių didžiulę jėgą.

3. Stiebo ir pavaros pažeidimas:Stiebas, jungiantis rankinį ratą prie vartų, yra didžiulis šoninis įtempis iš dalies atviroje padėtyje dėl nesubalansuotų tekančio skysčio jėgų. Tai gali sukelti stiebo lenkimą, galą (susidėvėjimo formą) ir priešlaikinį pakavimo gedimą, sukeldamas nutekėjimą. Jei vožtuvas yra automatizuotas, pavara kovos su šiomis jėgomis, sukeldamas variklio perdegimą ar pneumatinę sistemos gedimą.

Paprasčiau tariant, naudodami aVartų vožtuvas„Dringling“ yra tikras būdas sutrumpinti savo eksploatavimo laiką, pakenkti jūsų sistemos saugumui ir padidinti priežiūros išlaidas. Tai klasikinis netinkamo darbo įrankio atvejis.

Kaip „LYV®“ vartų vožtuvas užtikrina ilgalaikį patikimumą izoliacijos paslaugose

AtLYV®, Mes inžineriu vožtuvus, aiškiai supratdami jų numatytą programą. Mūsų izoliacijaVartų vožtuvaiyra sukurti taip, kad puikiai atliktų vieną darbą: užtikrinant „burbulą“ sandarų sandariklį uždaroje padėtyje ir minimalų srauto pasipriešinimą atviroje padėtyje. Mes tai pasiekiame per tikslią gamybą ir pranašesnes medžiagas, kurios atlaiko laiko išbandymą, net ir atšiauriausioje aplinkoje. Kai naudojate aLYV®Vartų vožtuvasGriežtai į „On/Off“ budėjimą jūs investuojate į dešimtmečius tausainius patikimas paslaugas be priežiūros.

Norėdami padėti jums priimti pagrįstą sprendimą, palyginkime pagrindinius vožtuvo parametrus, skirtus izoliacijai, palyginti su tuo, kad skirtas droseliui.

Pagrindiniai vožtuvų pasirinkimo parametrai

Ši lentelė pabrėžia pagrindinius dizaino skirtumus. Bet ką tai reiškia jūsų sistemos kietus skaičius ir specifikacijas? Šioje lentelėje pateikiami kritiniai projektai ir materialūs svarstymai mūsųLYV® vartų vožtuvaiNorėdami užtikrinti, kad jie atitiktų jūsų izoliacijos poreikius.

„LYV® Premium“ pramoninių vartų vožtuvų specifikacijos (pavyzdys)

Vartų vožtuvo DUK Bendrieji klausimai

Bėgant metams pateikiau daugybę klausimų. Čia yra keletas dažniausių, į kuriuos išsamiai atsakyta.

Koks yra pagrindinis vartų vožtuvo pranašumas virš rutulinio vožtuvo

Nors rutuliniai vožtuvai puikiai tinka greitai eksploatuoti ketvirtį, gerai suplanuotasVartų vožtuvaskaip tie išLYV®Dažnai yra tvirtesnis sandariklis aukšto slėgio, aukštos temperatūros pritaikymui, ypač didesniems vamzdžių dydžiams. Lygiagrečiai arba pleišto formos vartai suteikia didesnį sandarinimo paviršiaus plotą, kuris gali geriau sutvarkyti šilumos išplėtimą ir per ilgą laiką tęsti nuotėkio ribojimą reikalaujančių paslaugų.

Ar galima įrengti vartų vožtuvą bet kuria kryptimi

Tai yra kritinis klausimas. Paprastai daugumaVartų vožtuvasDizainas yra dvikryptis. Tačiau norint optimaliai našumui ir palengvinimui, rekomenduojama montuoti vožtuvą su kamienu vertikaliai. Tai ypač svarbuLYV®Vožtuvai su išorinio varžto ir jungos (OS ir Y) dizainu, kur stiebo sriegiai laikomi už srauto kelio ribų, užkertant kelią korozijai ir užtikrinant sklandų veikimą. Visada pasitarkite su gamintojo diegimo vadovu, kuriam skirtaLYV®Vožtuvai pateikia aiškias, žingsnis po žingsnio instrukcijas.

Kaip dažnai reikia prižiūrėti vartų vožtuvą, jei tinkamai naudojamas

Kai griežtai naudojamas kaip izoliacijos vožtuvas (visiškai atidarytas arba visiškai uždarytas), aLYV® vartų vožtuvasreikalauja minimalios priežiūros. Mes rekomenduojame periodinį operatyvinį patikrinimą, paprastai kasmet, kuris apima vožtuvo važiavimą vožtuvu nuo visiškai atviros iki visiškai uždarytos ir vėl atgal. Tai padeda užtikrinti, kad stiebai ir sėdynės liko be šiukšlių ir korozijos. Jei aptiktas nuotėkis, pakuotei gali reikėti retkarčiais sureguliuoti. MūsųLYV®Vožtuvai yra sukurti ilgaamžiškumui, tačiau reguliarūs patikrinimai yra raktas siekiant maksimaliai padidinti tarnybos laiką, kuris lengvai gali trukti iki 20 metų ar daugiau.

Koks yra teisingas vožtuvas, kurį reikia naudoti droselio srautui

Jei jums reikia valdyti srauto greitį, turėtumėte žiūrėti į vožtuvus, specialiai sukurtus tam tikslui. Dažniausias ir efektyviausias pasirinkimas yra aŽemės rutulio vožtuvas. Jo dizaine yra kištuko ir sėdynės išdėstymas, leidžiantis tiksliai valdyti srautą su minimaliu komponentų pažeidimu. Kitos puikios galimybės yra drugelio vožtuvai didesnėms linijoms arba valdymo vožtuvams su specializuotais apdaila ir pavaros, kad būtų galima visiškai automatizuoti procesus. KomandaLYV®Taip pat siūlo daugybę šių droselio specifinių vožtuvų, sukurtų su tuo pačiu įsipareigojimu kokybei ir ilgaamžiškumui. Tinkamo vožtuvo pasirinkimas ne tik užtikrina proceso efektyvumą, bet ir apsaugo jūsų kapitalo investicijas.

Paruošta nurodyti tinkamą savo sistemos vožtuvą

Saugių skirtingų vožtuvų vaidmenų supratimas yra saugaus, efektyvaus ir ekonomiško veikimo pagrindas. Naudojant aVartų vožtuvasDrosas yra brangi klaida, tačiau jos visiškai išvengiama. Pasirinkus tinkamą darbo įrankį - tvirtasLYV® vartų vožtuvaspatikimai izoliuoti ar tikslumuiLYV®Valdykite vožtuvą, kad būtų galima tiksliai drosti, užtikrinate skysčių sistemų vientisumą ir ilgaamžiškumą.

Nepalikite savo vožtuvų pasirinkimo. Tegul mūsų patyrę inžinieriai padeda jums padaryti puikų pasirinkimą.

Susisiekite su mumisŠiandien nemokamai konsultuotis ir leiskite „Lev®“ būti jūsų inžinerinio patikimumo partneriu.Mes padėsime jums išanalizuoti programą ir rekomenduoti idealų vožtuvo sprendimą.
