Kodėl trigubas drugelio vožtuvas suprojektuotas su trimis ekscentrikais?

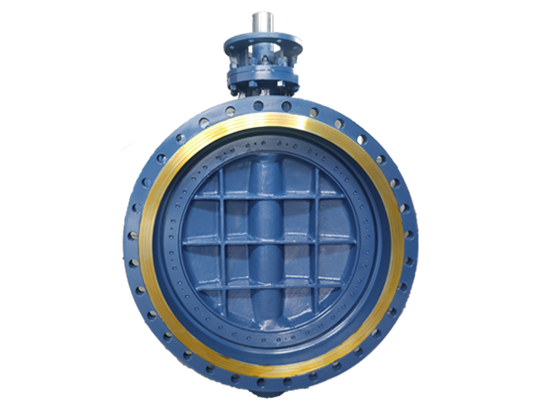

The trigubas poslinkio drugelio vožtuvasyra pramoninio valdymo vožtuvas, kuris pasiekia sandarinimą per tris geometrinius poslinkius. Pagrindinė savybė yra nekoncentrinis vožtuvo koto, vožtuvo plokštės ir sandarinimo paviršiaus išdėstymas. Jo projektavimo tikslas yra išspręsti trinties praradimą ir tradicinių drugelių vožtuvų sandarinimo gedimo problemas.

Taigi kodėl reikia sudėti trigubą ekscentriką?

Vieno ekscentriškumas gali tik iš dalies atsiriboti nuo trinties. Trigubas dizainas gali sudaryti laipsnišką efektą. Pirmieji ekscentriškumo vadovai atsiriboja, antrasis ekscentriškumas optimizuoja kontaktinį kelią, o trečiasis ekscentriškumas suteikia savarankišką antspaudą. Vieno iš trijų trūkumas sukels nepakankamą sandarinimo jėgą ar likutinę trintį esant aukštai temperatūrai ir aukštam slėgiui, ir jis negalės atitikti nulinio nuotėkio standarto.

The structure of thetrigubas poslinkio drugelio vožtuvasAtskiria sukimosi trajektoriją ir sandarinimo paviršių, kad metalinio sandarinimo žiedas tik uždarytų, vengdama ilgalaikio susidėvėjimo. Palyginti su vieno ekscentrinio vožtuvo korpusu, kuris priklauso nuo pakavimo spaustuko jėgos, „Triple Eccentric“ priklauso nuo pačios geometrinės struktūros, kad pasiektų sandarinimo armatūros, žymiai pagerindamas atsparumą slėgiui ir aptarnavimo tarnavimo laiką.
