Kokie yra dvigubo poslinkio atsparaus sėdinčio drugelio vožtuvo pranašumai, palyginti su įprastais vožtuvais?

2025-07-09

Dvigubas kompensuotas atsparus sėdintis drugelio vožtuvasyra pramoninis vožtuvas, sujungęs du geometrinius poslinkius su elastiniais sandarinimo komponentais. Pagrindinė savybė yra ta, kad vožtuvo stiebo ašis sudaro dvigubą poslinkio dizainą su vamzdyno centru ir sandarinimo paviršiumi. Palyginti su įprastais drugelio vožtuvais, jo techninis pranašumas yra ekscentrinės struktūros ir lanksčios sandariklio sinergija.


Pirmasis ekscentriškumas verčia vožtuvo stiebą nukrypti nuo vamzdyno vidurio linijos, važiuodamas vožtuvo plokštele, kad atidarymo metu atsiribotų nuo sandarinimo paviršiaus; Antrasis ekscentriškumas suprojektuoja vožtuvo plokštės sandarinimo žiedą kaip ekscentrinį kūginį paviršių, kad sudarytų laipsnišką atidarymo ir uždarymo trajektoriją. Šis judesio mechanizmas pašalina sandarinimo paviršiaus trintį, kurią sukelia pradinis įprastų drugelių vožtuvų sukimas ir sumažina veikimo sukimo momentą daugiau nei 90%. Vožtuvo sėdynė yra pagaminta iš integruotos vulkanizuotos gumos ar dervos kompozicinės medžiagos. Kai jis uždarytas, jis kompensuoja gamybos toleranciją per elastinę deformaciją, kad būtų pasiektas nulinis nutekėjimo sandarinimas žemo slėgio sąlygomis.

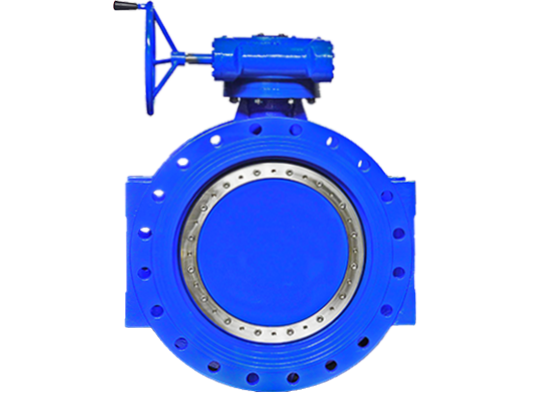

Double Offset Resilient Seated Butterfly Valve

Kaip elastinės vožtuvo sėdynė susidoroja su temperatūros pokyčiais?

Kompozicinės medžiagos elastinis modulis svyruoja mažiau su temperatūra ir palaiko stabilią deformacijos talpą normalioje temperatūros diapazone, vengdama įprastų metalinių vožtuvų sėdynių sandarinimo gedimo dėl šiluminio išsiplėtimo ir susitraukimo.

The structure of theDvigubas kompensuotas atsparus sėdintis drugelio vožtuvasSumažina mechaninį nusidėvėjimą per geometrinį ekscentriškumą ir pritaikydamas elastingo vožtuvo sėdynės sandarinimą, jis gali tuo pačiu metu išspręsti didelio atidarymo ir uždarymo sukimo momento bei žemo slėgio nuotėkio problemas.
