Kas yra rutulinis vožtuvas, montuojamas ant svirties, ir kodėl jis svarbus pramoniniam srauto valdymui?

Rutuliniai vožtuvai, montuojami ant tarpikliovaidina svarbų vaidmenį šiuolaikinėse pramoninėse srauto valdymo sistemose, ypač aukšto slėgio, didelio skersmens ir tolimojo vamzdyno sistemose. Palyginti su plūduriuojančiais rutuliniais vožtuvais, šio tipo vožtuvai užtikrina puikų stabilumą, sumažintą darbinį sukimo momentą ir didesnį sandarinimo patikimumą. Kadangi tokiose pramonės šakose kaip nafta ir dujos, naftos chemijos perdirbimas, SGD ir energijos gamyba ir toliau reikalaujama aukštesnių saugos ir efektyvumo standartų, vis svarbesnis tampa rutulinių vožtuvų su sraigtuku struktūros, veikimo ir pasirinkimo logikos supratimas.

Straipsnio santrauka

Šiame išsamiame vadove paaiškinama, kas yra rutulinis vožtuvas su antgaliu, kaip jis veikia, kodėl sudėtingomis sąlygomis jis pranoksta tradicinius plūduriuojančius rutulinius vožtuvus ir į kokius veiksnius reikėtų atsižvelgti renkantis. Straipsnyje taip pat aptariamos programos, standartai, medžiagos, priežiūra ir dažniausiai užduodami klausimai, vadovaujantis „Google“ EEAT principais ir profesionalia pramoninių vožtuvų praktika.

Turinys

• Kas yra rutulinis vožtuvas, montuojamas ant svirties?
• Kaip veikia rutulinis vožtuvas, sumontuotas ant svirties?
• Kodėl rutulinis vožtuvas yra stabilesnis?
• Kokie yra pagrindiniai struktūriniai komponentai?
• Kurios pramonės šakos naudoja rutulinius vožtuvus, montuojamus ant svirties?
• Kaip tai palyginti su plūduriuojančiais rutuliniais vožtuvais?
• Kokios medžiagos ir standartai dažniausiai naudojami?
• Kaip pasirinkti tinkamą rutulinį vožtuvą, montuojamą ant svirties?
• Dažnai užduodami klausimai

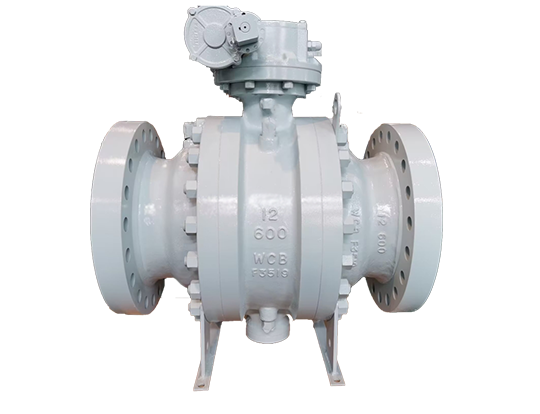

Kas yra rutulinis vožtuvas, montuojamas ant svirties?

Ant svirties montuojamas rutulinis vožtuvas yra ketvirtinio apsisukimo vožtuvo tipas, kuriame rutulys yra mechaniškai pritvirtintas spyruoklėmis (velenų atramos) tiek viršuje, tiek apačioje. Skirtingai nuo plūduriuojančių rutulinių vožtuvų, rutulys nejuda esant slėgiui. Vietoj to, sėdynės juda link rutulio, kad būtų sandarinamas.

Ši konstrukcija žymiai sumažina trintį tarp rutulio ir lizdų, todėl rutuliniai vožtuvai, montuojami ant svirties, idealiai tinka aukšto slėgio, didelės skylės vamzdynų sistemoms. Juos plačiai gamina profesionalūs vožtuvų tiekėjai, tokie kaipZhejiang Liangyi Valve Co., Ltd., užtikrinant atitiktį tarptautiniams standartams ir ilgalaikį veiklos patikimumą.

Kaip veikia rutulinis vožtuvas, sumontuotas ant svirties?

Spyruoklinio rutulinio vožtuvo veikimo principas pagrįstas fiksuota rutuline konstrukcija, sujungta su spyruoklinėmis arba slėgio pagalbinėmis sėdynėmis. Kai vožtuvas uždarytas, linijos slėgis prispaudžia prieš srovę esantį lizdą prie rutulio, užtikrinant sandarų sandarumą. Pasroviui esanti sėdynė gali būti maitinama spyruokle, kad būtų išlaikytas sandarumas net esant žemam slėgiui.

• Kamuolys yra fiksuojamas viršutinėmis ir apatinėmis spyruoklėmis
• Vožtuvų lizdai juda ašine kryptimi, kad būtų sandarūs nuo rutulio
• Darbinis sukimo momentas išlieka mažas, nepaisant slėgio
• Dažnai galima naudoti dvigubo blokavimo ir išleidimo (DBB) funkciją

Šis mechanizmas užtikrina sklandų veikimą, mažesnį susidėvėjimą ir pastovų sandarinimo efektyvumą per ilgus aptarnavimo ciklus.

Kodėl rutulinis vožtuvas yra stabilesnis?

Stabilumas yra vienas iš svarbiausių rutulinių vožtuvų privalumų. Kadangi rutulys yra mechaniškai paremtas, jis nesislenka svyruojant slėgiui ar temperatūrai.

Pagrindiniai stabilumo privalumai:

• Minimali deformacija esant aukštam slėgiui
• Mažesnis sandarinimo paviršių įtempis
• Pailgintas sėdynės ir kamuoliuko naudojimo laikas
• Patikimas veikimas kritinėse išjungimo programose

Dėl šių savybių rutuliniai vožtuvai su antgaliu yra ypač tinkami saugai svarbioms sistemoms, tokioms kaip perdavimo vamzdynai ir avarinio išjungimo sistemos.

Kokie yra pagrindiniai struktūriniai komponentai?

Ant svirties montuojamas rutulinis vožtuvas susideda iš kelių tiksliai sukonstruotų komponentų, kurie veikia kartu, kad užtikrintų našumą ir ilgaamžiškumą.

Kurios pramonės šakos naudoja rutulinius vožtuvus, montuojamus ant svirties?

Dėl savo tvirtos konstrukcijos ir sandarinimo patikimumo rutuliniai vožtuvai su svirtimi yra plačiai naudojami įvairiose pramonės šakose.

• Naftos ir dujų magistraliniai vamzdynai
• Naftos chemijos ir chemijos perdirbimo įmonės
• SGD ir kriogeninės sistemos
• Energijos gamybos įrenginiai
• Vandens įpurškimas ir aukšto slėgio komunalinės paslaugos

Daugeliui šių programų reikia laikytis tokių standartų kaip API 6D ir ISO 17292, kurių paprastai laikosi tokie gamintojai kaip Zhejiang Liangyi Valve Co., Ltd.

Kaip tai palyginti su plūduriuojančiais rutuliniais vožtuvais?

Suprasdami skirtumą tarp stumdomų ir plūduriuojančių rutulinių vožtuvų, inžinieriai gali pasirinkti tinkamą sprendimą.

Kokios medžiagos ir standartai dažniausiai naudojami?

Medžiagos pasirinkimas priklauso nuo darbo terpės, temperatūros ir slėgio. Įprastos medžiagos apima:

• Anglies plienas (WCB, A105)
• Nerūdijantis plienas (CF8, CF8M)
• Legiruotasis plienas, skirtas aptarnavimui aukštoje temperatūroje

Ant svirties montuojami rutuliniai vožtuvai paprastai projektuojami ir išbandomi pagal pripažintus standartus, tokius kaip API 6D, API 608, ISO 14313 ir ASME B16.34. Šie standartai užtikrina saugumą, pakeičiamumą ir ilgalaikį patikimumą.

Norėdami gauti papildomų nurodymų dėl vožtuvų standartų, žr. šią pramoninio vožtuvo standarto apžvalgą.

Kaip pasirinkti tinkamą rutulinį vožtuvą, montuojamą ant svirties?

Norint pasirinkti tinkamą vožtuvą, reikia sistemingai įvertinti veikimo sąlygas ir sistemos reikalavimus.

1. Apibrėžkite slėgio ir temperatūros diapazoną
2. Nustatykite žiniasklaidos ypatybes
3. Patvirtinkite dydį ir ryšio tipą
4. Patikrinkite reikiamus sertifikatus ir standartus
5. Įvertinkite automatizavimo ir įjungimo poreikius

Darbas su patyrusiu gamintoju, pvz., Zhejiang Liangyi Valve Co., Ltd., padeda užtikrinti tinkamą pasirinkimą, pritaikymą ir aptarnavimą po pardavimo.

Dažnai užduodami klausimai

Koks yra pagrindinis rutulinio vožtuvo privalumas?

Pagrindinis privalumas yra mažesnis darbinis sukimo momentas ir didesnis sandarinimo stabilumas, ypač aukšto slėgio ir didelio skersmens vamzdynų sistemose.

Kaip ant svirties montuojamas rutulinis vožtuvas užtikrina sandarumą?

Sandarinimas pasiekiamas naudojant slėgines arba spyruoklines sėdynes, kurios juda fiksuoto rutulio link ir užtikrina sandarų uždarymą esant įvairiems slėgiams.

Kodėl naftotiekiuose ir dujotiekiuose pirmenybė teikiama rutuliniams vožtuvams su svirtimi?

Jie pasižymi dideliu patikimumu, dvigubo blokavimo ir išleidimo galimybėmis bei stabiliu veikimu dideliais perdavimo atstumais.

Kokie standartai taikomi rutuliniams vožtuvams, montuojamiems ant svirties?

Įprasti standartai apima API 6D, ISO 14313, API 608 ir ASME B16.34, atsižvelgiant į taikomosios programos reikalavimus.

Kiek ilgai tarnauja rutulinis vožtuvas, sumontuotas ant svirties?

Tinkamai parinkus ir prižiūrint medžiagas, šie vožtuvai gali patikimai veikti dešimtmečius sudėtingoje pramoninėje aplinkoje.
