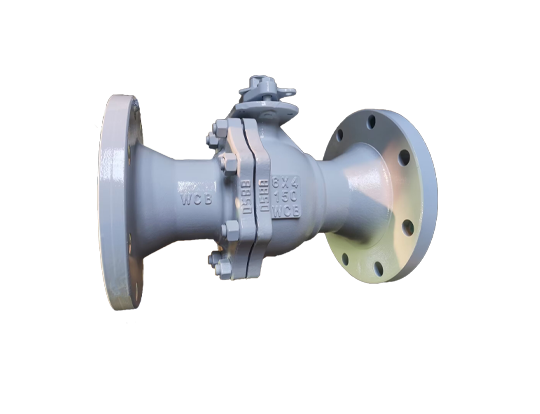

Kas yra sumažintos angos rutulinis vožtuvas ir kodėl jis plačiai naudojamas?

A Sumažintas rutulinis vožtuvasyra vienas iš dažniausiai naudojamų vožtuvų tipų šiuolaikinėse pramoninėse vamzdynų sistemose dėl savo kompaktiškos konstrukcijos, ekonomiškumo ir patikimo uždarymo. Skirtingai nuo visos angos konstrukcijos, sumažintos angos rutulinio vožtuvo vidinis skersmuo yra mažesnis nei dujotiekio skersmuo, todėl gamintojai ir galutiniai vartotojai gali pasiekti geresnę slėgio kontrolę ir sumažinti medžiagų sąnaudas neprarandant sandarinimo patikimumo.

AtZhejiang Liangyi Valve Co., Ltd., sumažintos angos rutuliniai vožtuvai yra suprojektuoti taip, kad atitiktų tarptautinius standartus, kartu užtikrinant ilgą tarnavimo laiką naftos ir dujų, cheminio apdorojimo, vandens valymo ir ŠVOK sistemose.

Straipsnio santrauka

Šiame straipsnyje pateikiamas išsamus sumažintos angos rutulinių vožtuvų paaiškinimas, įskaitant jų struktūrą, veikimo principą, privalumus, apribojimus ir tipinius pramoninius pritaikymus. Jame taip pat lyginami rutuliniai vožtuvai su sumažinta anga ir visos angos, pateikiamos pasirinkimo instrukcijos ir atsakymai į dažniausiai užduodamus klausimus, padedantys inžinieriams ir pirkimų specialistams priimti pagrįstus sprendimus.

Turinys

1. Ką reiškia sumažinta rutulinių vožtuvų anga?
2. Kaip veikia sumažintos angos rutulinis vožtuvas?
3. Kodėl verta rinktis sumažintos angos rutulinį vožtuvą, o ne pilną skersmenį?
4. Kurios pramonės šakos dažniausiai naudoja mažo skersmens rutulinius vožtuvus?
5. Kokie yra mažesnio skersmens rutulinio vožtuvo pagrindiniai komponentai?
6. Kaip pasirinkti tinkamą sumažintos angos rutulinį vožtuvą?
7. Sumažėjusios angos ir visos angos rutulinių vožtuvų palyginimas
8. Dažnai užduodami klausimai (DUK)
9. Nuorodos ir pramonės šaltiniai

Ką reiškia sumažinta rutulinių vožtuvų anga?

Vožtuvų inžinerijoje „sumažinta anga“ reiškia rutulinio vožtuvo konstrukciją, kai vidinis srauto kanalas yra mažesnis nei vardinis vamzdžio dydis. Ši konstrukcija kontrastuoja su pilnos angos rutuliniu vožtuvu, kurio angos skersmuo yra lygus dujotiekio skersmeniui.

Sumažintos angos rutuliniai vožtuvai paprastai yra vienu ar dviem dydžiais mažesni viduje, todėl:

• Mažesnis medžiagų suvartojimas
• Sumažintas vožtuvo svoris
• Mažesnės gamybos ir pirkimo kaštai
• Kompaktiškesnė montavimo erdvė

Gamintojai mėgstaZhejiang Liangyi Valve Co., Ltd.optimizuoti sumažintą angos dizainą, kad būtų užtikrintas minimalus slėgio kritimas, išlaikant puikų sandarinimo efektyvumą.

Kaip veikia sumažintos angos rutulinis vožtuvas?

Sumažintos kiaurymės rutulinis vožtuvas veikia naudojant sferinį rutulį su išgręžtu kanalu, kuris sukasi 90 laipsnių, kad būtų valdomas srautas. Kai skylė susilygina su vamzdynu, skystis teka pro jį; sukant statmenai vožtuvas visiškai išsijungia.

Nepaisant mažesnės angos, vožtuvas užtikrina sandarų uždarymą dėl tiksliai apdirbtų lizdų ir aukštos kokybės sandarinimo medžiagų, tokių kaip PTFE, RPTFE arba metalinės lizdai.

Sumažintas vidinis skersmuo šiek tiek padidina srauto greitį, o tai gali būti naudinga tais atvejais, kai srauto reguliavimas ir slėgio valdymas yra svarbesni už neribotą srautą.

Kodėl verta rinktis sumažintos angos rutulinį vožtuvą, o ne pilną skersmenį?

Sumažintos angos rutuliniams vožtuvams dažnai teikiama pirmenybė, kai nereikia viso dujotiekio srauto. Jų pranašumai apima:

• Didelio masto projektų ekonomiškumas
• Mažesni sukimo momento reikalavimai įjungimui
• Kompaktiška ir lengva konstrukcija
• Patikimas sandarinimas esant aukštam slėgiui

Daugelyje pramoninių sistemų nedidelis slėgio kritimas, atsirandantis dėl sumažintos angos konstrukcijos, yra nereikšmingas, palyginti su pasiektu taupymu.

Kurios pramonės šakos dažniausiai naudoja mažo skersmens rutulinius vožtuvus?

Rutuliniai vožtuvai su sumažinta anga yra plačiai naudojami įvairiose pramonės šakose, įskaitant:

• Naftos ir dujų magistraliniai vamzdynai
• Cheminis ir naftos chemijos perdirbimas
• Vandens tiekimas ir nuotekų valymas
• ŠVOK ir statybos paslaugos
• Energijos gamybos įrenginiai

Zhejiang Liangyi Valve Co., Ltd.tiekia sumažintos angos rutulinius vožtuvus, atitinkančius API, ISO ir ANSI standartus, užtikrinančius suderinamumą su pasaulinėmis pramoninėmis sistemomis.

Kokie yra mažesnio skersmens rutulinio vožtuvo pagrindiniai komponentai?

Kaip pasirinkti tinkamą sumažintos angos rutulinį vožtuvą?

Renkantis sumažintos angos rutulinį vožtuvą, atsižvelkite į šiuos veiksnius:

1. Darbinis slėgis ir temperatūra
2. Terpės tipas (skystis, dujos, korozinis skystis)
3. Jungties tipas (flanšinis, srieginis, suvirintas)
4. Reikalavimai medžiagoms (anglies plienas, nerūdijantis plienas)
5. Rankinis arba automatinis valdymas

Darbas su patyrusiais gamintojais, tokiais kaip Zhejiang Liangyi Valve Co., Ltd., užtikrina teisingą medžiagų pasirinkimą ir ilgalaikę eksploatavimo saugą.

Sumažėjusios angos ir visos angos rutulinių vožtuvų palyginimas

Dažnai užduodami klausimai apie sumažintos angos rutulinius vožtuvus

Kas yra sumažintos angos rutulinis vožtuvas?

Sumažintas rutulinis vožtuvas yra rutulinis vožtuvas, kurio vidinis srautas yra mažesnis nei vardinis vamzdžio skersmuo, skirtas sumažinti išlaidas ir svorį, išlaikant patikimą sandarumą.

Kodėl sumažintos angos rutulinis vožtuvas yra ekonomiškesnis?

Jam sunaudojama mažiau žaliavų, reikia mažesnių apdirbimo pastangų ir sumažinamas pavaros sukimo momentas, todėl jis yra ekonomiškesnis daugeliui pramoninių pritaikymų.

Kurios programos geriausiai tinka mažo skersmens rutuliniams vožtuvams?

Jie idealiai tinka naftos ir dujų, chemijos apdorojimo, ŠVOK ir vandens sistemoms, kur visas srauto pajėgumas nėra labai svarbus.

Kokį slėgio kritimą sukelia sumažintos angos rutulinis vožtuvas?

Slėgio kritimas paprastai yra minimalus ir priimtinas daugumai sistemų, ypač kai jos suprojektuotos pagal tarptautinius standartus.

Ar sumažintos angos rutuliniai vožtuvai gali būti automatizuoti?

Taip, sumažintos angos rutuliniai vožtuvai yra suderinami su pneumatinėmis, elektrinėmis ir hidraulinėmis pavaromis.

Nuorodos ir pramonės šaltiniai

• API 6D Vamzdynų vožtuvų specifikacija
• ISO 17292 pramoninių rutulinių vožtuvų standartas
• Vožtuvų gamintojų asociacijos techninės gairės
