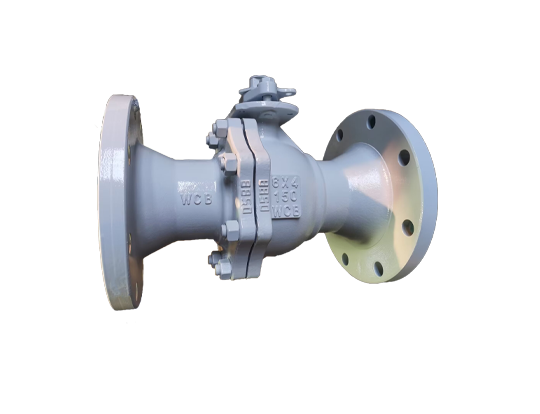

Sumažintas rutulinis vožtuvas

LYV® yra pirmaujanti Kinijos kokybės sumažintos angos rutulinių vožtuvų tiekėja. Šis vožtuvas yra didelio našumo sumažintos angos rutulinis vožtuvas, specialiai sukurtas tiksliai valdyti mažus srautus. Šis sumažinto angos rutulinis vožtuvas užtikrina tikslesnį skysčių reguliavimą ir uždarymą dėl unikalios struktūros, kai rutulio skersmuo yra mažesnis nei vamzdžio. Jis sujungia greito rutulinių vožtuvų atidarymo ir uždarymo pranašumą su adatinių vožtuvų valdymo galimybe ir yra nepakeičiamas pagrindinis prietaisų ir skaitiklių, eksperimentinių prietaisų ir smulkių cheminių procesų komponentas.

Siųsti užklausą

Produkto pristatymas

LYV® sumažintos angos rutulinio vožtuvo pagrindinis dizainas iš tikrųjų yra jo susiaurėjęs rutulys. Skirtingai nuo visos angos rutulinių vožtuvų, pramoninio sumažintos angos rutulinio vožtuvo srauto kanalai buvo tiksliai apskaičiuoti ir apdoroti, todėl skersmuo žymiai sumažėjo. Ši konstrukcija leidžia vožtuvui užtikrinti tikslesnius srauto gradiento pokyčius tuo pačiu atidarymo laipsniu, todėl jis puikiai tinka kaip sumažintos angos rutulinis vožtuvas mažo srauto valdymui. Mūsų gaminiai yra pagaminti iš aukštos kokybės medžiagų ir pasižymi tiksliais gamybos procesais, užtikrinančiais puikų sandarumą ir ilgaamžiškumą net esant mažiems dydžiams, ir gali atitikti įvairių griežtų ar didelio grynumo vidutinių sistemų kontrolės reikalavimus.

Specifikacijos

Dydžių diapazonas:

NPS 1/2"-36"; DN15-DN900

Nominalus slėgis:

150LB-2500LB; PN20-PN420

Temperatūros diapazonas:

-46℃～593℃ (priklauso nuo konstrukcijos ir medžiagos) Galinės jungtys: Flanšas; Sandarinis suvirinimas; Prisukamas

Korpuso medžiagos:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Kamuolio medžiagos:

ASTM A182 F316 / F304; ASTM A105 + ENP; ASTM A350 LF2

Sėdynės medžiagos:

PTFE

Stiebo medžiagos:

ASTM A276 316/304

Dizainas ir gamyba

Standartas: API 6D / API 608

Akis į akį standartas:

ASME B16.10/ EN558-1

Pabaigos ryšio standartas:

ASME B16.5/ ASME B16.25

Bandymo ir tikrinimo standartas:

API 598

Savybės

■ Didelis vietos naudojimas.

■ Kompaktiškas dizainas.

■ Labai ekonomiškas.

■ Atspari ugniai ir antistatikai atspari konstrukcija.

■ Geros sandarinimo savybės.

Kokie yra tipiški sumažintos angos rutulinio vožtuvo taikymo scenarijai?

● Analizė ir eksperimentinė sistema: plačiai taikoma tiksliųjų prietaisų ir įrangos, pvz., chromatografų, masės spektrometrų ir eksperimentinių reakcijos indų, įpurškimo, prapūtimo ir slėgio valdymo vamzdynuose.

●Puslaidininkiai ir didelio grynumo procesai: tinka specialioms dujoms (GAS), cheminių medžiagų tiekimo sistemoms (CDS) ir didelio grynumo vandens sistemoms, patikimam grynos terpės perjungimui ir mikroreguliavimui.

●Smulkūs pramoniniai įrenginiai: kaip pagrindinis valdymo ir uždarymo vožtuvas ant slydimo montuojamoje įrangoje, mėginių ėmimo sistemose, prietaisų oro kanaluose ir nedidelėse chemijos gamyklose.

●Hidraulinės ir pneumatinės pagalbinės grandinės: naudojamos valdyti sistemos slėgį, teikti valdymo signalus pavaroms arba atlikti tikslias operacijas, pvz., išmetimą ir drenažą.

LYV® sumažintos angos rutulinio vožtuvo privalumai

Tikslus srauto valdymas

Suspausta konstrukcija pasižymi puikiomis srauto reguliavimo charakteristikomis, leidžiančiomis tiksliai valdyti nuo mažo srauto iki išjungimo.

Kompaktiškas konstrukcijos dizainas

Kaip sumažinto angos rutulinis vožtuvas, jo struktūra yra ypač kompaktiška, todėl tai idealus sprendimas įrangos išdėstymui, kuriame yra ribota erdvė.

Aukštas sandarinimo laipsnis

Dėl plūduriuojančio rutulio arba patobulintos vožtuvo lizdo konstrukcijos jis gali užtikrinti sandarumą burbuliukų lygyje net esant labai mažam skersmeniui, užkertant kelią vidinio ar išorinio terpės nutekėjimui.

Galimas platus medžiagų asortimentas

Vožtuvo korpusas, rutulys ir sandarinimo medžiagos gali būti parenkamos pagal terpės charakteristikas ir yra suderinamos su ėsdinančia, didelio grynumo arba aktyvia terpe.

Įvairūs prijungimo būdai

Siūlome įvairias galinių sujungimų formas, tokias kaip flanšas, suvirinimas, kurias patogu integruoti į įvairias vamzdynų sistemas.
